Panduan Pemasangan Tapak Tangga Dan Lantai

Pemasangan tangga

Desain tangga harus memenuhi persyaratan kode desain tangga bangunan. Harus mematuhi hukum, peraturan, dan peraturan bangunan setempat.

Catatan: pelat tangga gantung maksimum kira-kira

15 mm, dan panjang pelat satu langkah tidak boleh melebihi 2,2 meter. Jika jarak tengah lunas antara pelat pijakan dan papan lainnya berbeda, maka jarak tengah lunas harus kecil.

Pasang klip awal

1. Pasang lunas sesuai dengan tabel jarak lunas atau gambar konstruksi.

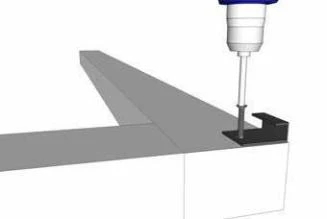

2. Setelah menentukan posisi bagian penjepit, lakukan pra-pengeboran, dan pasang bagian penjepit awal seperti pada Gambar 1:

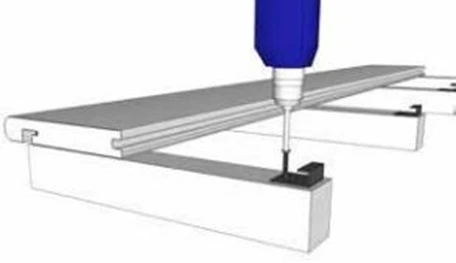

3. Pasang pelat tepi tangga, seperti yang ditunjukkan pada Gambar 2-1 dan 2-2.

Gambar 1

Gambar 2-2

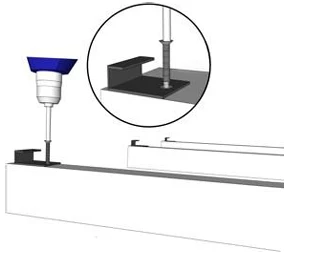

4. Pasang kartu langkah di dalam papan, seperti yang ditunjukkan pada Gambar 3:

Gambar 3

Catatan: Posisinya ditentukan setelah ukuran yang sesuai diatur sesuai dengan lebar pelat (slot disediakan di antara kedua pelat).

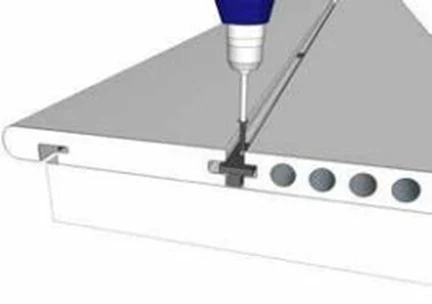

5. Pasang pelat bagian dalam seperti yang ditunjukkan pada Gambar 4:

Gambar 4

6. Pasang klip di antara pelat loncatan, seperti yang ditunjukkan pada Gambar 5-1,5-2.

Gambar 5-1

Gambar 5-2

Catatan: Gunakan dua klip tetap untuk memasang masing-masing pelat samping anak tangga dan pelat bagian dalam (jika panjang pelat anak tangga pendek, disarankan untuk menggunakan dua lunas di tengah panjang pelat anak tangga atau lebar lunas dari dua klip tetap dapat dipasang).

Pasang klip awal

1. Pasang lunas sesuai dengan tabel jarak lunas atau gambar konstruksi.

2. Setelah menentukan posisi bagian penjepit, lakukan pra-pengeboran, dan pasang bagian penjepit awal seperti pada Gambar 1:

Gambar 1

3. Pasang lantai awal seperti yang ditunjukkan pada Gambar 2:

Gambar 2

Rekomendasi 1

Seri aksesori slot 6 mm

Aksesori pendukung: kartu tetap dan kartu bergerak.

Kartu tetap Kartu bergerak

1. Pemasangan kartu tetap dan kartu bergerak, seperti terlihat pada Gambar 3:

Gambar 3

图 6

2. Tata letak kartu tetap dan kartu bergerak, seperti ditunjukkan pada Gambar. 4:

Gambar 4

3. Pasang klip tetap dan klip bergerak Pasang klip tetap dan klip bergerak, seperti ditunjukkan pada Gambar 5 dan 6

Gambar 5

Gambar 6

4. Ulangi langkah di atas pada tiga piring terakhir.

5. Pasang pelat finishing seperti terlihat pada Gambar 7:
